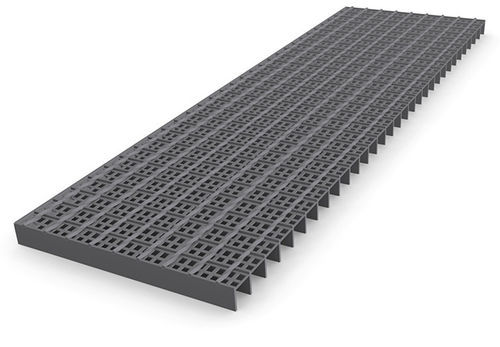

Решетчатый настил из перфорированного листа

для ступени лестницыдля мосткадля промышленного настила

Информация о продукте
По техническим причинам штампосварные настилы не позволяют получить очень малые размеры ячеек. Если заказчик хочет применять штампосварной настил и одновременно исключить проваливание деталей определённого размера, настил MEISER с приваренными между несущими прутьями полосами перфорированного листа обеспечивает экономичное решение с узкой ячейкой. Перфорация листа имеет максимальный диаметр 8 мм, что позволяет получить плотную сетку. Продукт соответствует испанскому стандарту № 486/1997 (BO 23 апреля 1997, № 97/1997).

Технические характеристики
Стандартные профили несущих прутьев
Несущий прут | Заполняющий прут 1 | Заполняющий прут 2
34,30 | 38,1 | 50,8

Стандартные шаги ячеек
Несущий прут 2 мм | Несущий прут 3 мм
25/2 | 25/3
30/2 | 30/3
40/2 | 40/3

Комплектующие / крепления

• Двойной зажим B — состоит из 2 верхних скоб, нижней скобы, 2 шестигранных винтов и 2 квадратных гаек.
• Приваренные перфорированные пластины — перфорированные пластины, приваренные по спецификации заказчика; винты поставляет заказчик. Выполнение и расположение пластин определяется нагрузкой на настил и возможностями крепления на объекте.
• Крепление штифтом и плитой — состоит из штифта и упорного фланца; для сильно коррозионных сред доступен вариант X-BT; доступна предварительно собранная версия X-GR RU.
• Соединяющие элементы — верхняя и нижняя части с резьбой и внутренним шестигранным винтом (только для плоских рам).
• Hilti-крепление — верхняя и нижняя скобы соединены; высокая виброустойчивость и простота монтажа одним человеком, что сокращает время сборки.
• Зажим B — верхняя скоба, нижняя скоба, винт M8x60 и квадратная гайка M8.
• Зажим B 10 — верхняя скоба, внутренний шестигранный винт, нижняя скоба и гайка.
• Зажим S — потайной винт, нижняя скоба и квадратная гайка.
• Защитный зажим A — верхняя защитная деталь, нижняя скоба, шестигранный винт и квадратная гайка.
• Защитный зажим D — верхняя защитная деталь, нижняя скоба, шестигранный винт и квадратная гайка.

Характеристики / технические спецификации

• Диаметр перфорации (лист): до 8 мм максимум (обеспечивает плотную ячейку).
• Соответствие: испанский стандарт № 486/1997 (BO 23 апреля 1997, № 97/1997).
• Стандартные профили несущих прутьев: несущий прут 34,30; заполняющие пруты 38,1 и 50,8.
• Примеры стандартных шагов ячеек: 25/2, 25/3; 30/2, 30/3; 40/2, 40/3.
• Экономичное решение для предотвращения проваливания мелких деталей при сохранении конструкции штампосварного настила.
