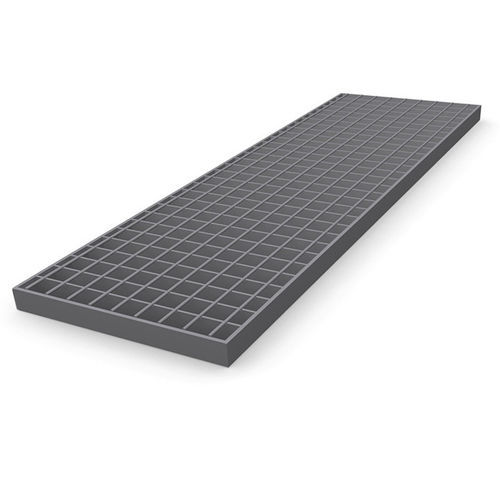

Решетчатый настил из стали

для ступени лестницыдля мосткадля промышленного настила

Информация о продукте
Классический прессованный сварной настил изготавливается с использованием скрученных квадратных несущих стержней, обеспечивающих противоскользящие свойства. При требовании к внешнему виду в качестве поперечных стержней возможна установка гладких круглых прутков. Эта опция доступна для приведённых ниже стандартных размеров ячеек.

Технические данные
Типичные размеры ячеек
Несущий прут | Поперечный прут (столбцы соответствуют указанным шагам поперечных прутков)
15,08 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
17,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
20,77 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
23,69 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
25,00 | - | - | - | - | - | 76,2 | 101,6
30,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
34,30 | 19,25 | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
41,45 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
45,23 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
51,45 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
60,30 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
68,60 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6

*возможны с ограничениями

Стандартные профили несущих прутков
Несущий прут 2 mm | Несущий прут 3 mm | Несущий прут 4 mm | Несущий прут 5 mm
25/2 | 25/3 | 25/4 | 25/5
30/2 | 30/3 | 30/4 | 30/5
35/2 | 35/3 | 35/4 | 35/5
40/2 | 40/3 | 40/4 | 40/5
45/2 | 45/3 | 45/4 | 45/5
- | 50/3 | 50/4 | 50/5
- | 60/3 | 60/4 | 60/5
- | 70/3 | 70/4 | 70/5
- | - | 80/4 | 80/5

Аксессуары / крепёжные клипсы

• Вварные перфорированные пластины: вварные пластины с отверстиями по спецификации заказчика; крепёжные винты поставляются заказчиком.
• Двойная зажим B: 2 верхних седловых зажима, нижняя часть зажима, 2 шестигранных винта и 2 квадратные гайки.
• Стыковочный элемент (butt joint): верхняя и нижняя части с резьбой и шестигранным винтом.
• Клипса Hilti: верхняя и нижняя части соединены; высокая стойкость к вибрации и удобство монтажа одним человеком.
• Клипса B: верхний седловый зажим, нижняя часть, шестигранные винты M8x60 и квадратная гайка M8.
• Клипса B 10: верхний строповый зажим, винт с внутренним шестигранником, нижняя часть и гайка.
• Клипса S: винт с плоской головкой, нижняя часть зажима и квадратная гайка.
• Защитная клипса A: верхняя защитная часть, нижняя часть зажима, шестигранный винт и квадратная гайка.
• Защитная клипса D: верхняя защитная часть, нижняя часть зажима, шестигранный винт и квадратная гайка.

Характеристики / технические спецификации

• Тип продукта: прессованный сварной настил с опцией гладких круглых поперечин для эстетических применений.
• Противоскользящие свойства: стандартные скрученные квадратные несущие прутья; гладкие круглые поперечины доступны для эстетических требований.
• Размеры ячеек: доступны несколько типовых размеров (см. таблицу Типичные размеры ячеек).
• Профили несущих прутов: стандартные профили в различных ширинах и толщинах (см. таблицу).
• Аксессуары: различные варианты креплений доступны (вварные пластины, двойная клипса B, стыковочный элемент, клипса Hilti, B, B10, S, защитные клипсы A и D).
