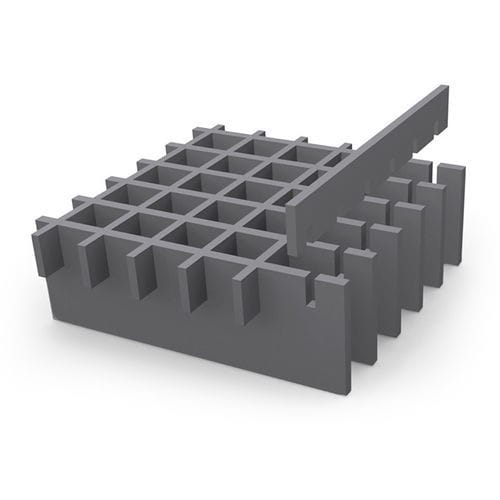

Решетчатый настил из нержавеющей стали DUTY

для мосткадля промышленного настиладля наружного грунта

Информация о продукте
По названию видно назначение MEISER решетчатых настилов для тяжёлых нагрузок. Это прессованные решётки с особенно глубокими и/или толстыми несущими ребрами. Размеры поперечных ребер подбираются соответствующим образом. Противозубчатое сцепление при процессе прессования обеспечивает дополнительную прочность, благодаря чему при соответствующей конфигурации возможны нагрузка по площади более 50 тонн и давление на колесо до 10 тонн. Мы подбираем точную конструкцию в каждом случае с учётом пролёта (расстояния между опорами) и предполагаемого применения. Возможно изготовление из нержавеющей/высококачественной стали.

Технические данные — Распространённые шаги ячеек
Несущее ребро | Поперечное ребро 50 | 75 | 100
25 | 50 | 75 | 100
50 | 50 | 75 | 100
75 | 50 | 75 | 100
100 | 50 | 75 | 100

Стандартные профили несущих ребер
Несущее ребро 8 мм | Несущее ребро 10 мм | Несущее ребро 12 мм
80/8 | 80/10 | -
90/8 | 90/10 | -
100/8 | 100/10 | 100/12
110/8 | 110/10 | 110/12
120/8 | 120/10 | 120/12
130/8 | 130/10 | 130/12
140/8 | 140/10 | 140/12
150/8 | 150/10 | 150/12
- | - | 160/12
- | - | 170/12
- | - | 180/12
- | - | 190/12
- | - | 200/12

Комплектующие / Крепления

• Вварные перфорированные крепёжные пластины: Состоят из вварной перфорированной пластины; размер и положение отверстий определяются по спецификации заказчика; крепёжные винты поставляются заказчиком.

Референсы / Типичные применения

• Мост Ilanz, Швейцария
• Автомобильное судно на Рейне
• Мост Waldschlösschen, Дрезден

Характеристики / Технические спецификации

• Тип: прессованный решетчатый настил для тяжелых нагрузок
• Несущие ребра: особенно глубокие и/или толстые профили (см. таблицу стандартных профилей)
• Поперечные ребра: размеры адаптированы к несущим ребрам и назначению
• Варианты ячеек: комбинации указаны в таблице распространённых шагов
• Дополнительная прочность за счёт проточки/противозубчатого сцепления при прессовании
• Несущая способность: нагрузка по площади > 50 тонн; давление на колесо до 10 тонн (в зависимости от конфигурации)
• Конструкция: адаптируется в каждом случае к пролёту и назначению
• Материалы: возможна поставка из стали или нержавеющей стали
• Комплектующие: вварные перфорированные крепёжные пластины (отверстия по спецификации; крепёж заказчиком)
