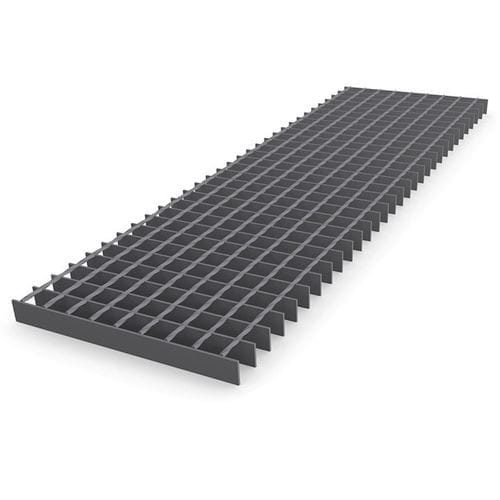

Решетчатый настил из нержавеющей стали

из мягкой сталидля мосткадля промышленного настила

Информация о продукте
Пресс‑сварные решетки MEISER изготавливаются непрерывной точечной электрической сваркой в каждой точке пересечения несущей и поперечной планки, что обеспечивает стабильную и износостойкую конструкцию. Поперечины обычно — скрученные квадратные проволоки; панели производятся на собственных автоматизированных линиях по заказным размерам. Для отдельных типов ячеек возможна длина поперечины до 1 250 мм, что позволяет получать панели без отходов и оптимизировать раскладку для снижения числа креплений и времени монтажа.

Технические данные
Типичные размеры ячеек
Несущая планка | Колонки поперечин
15,08 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
17,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
20,77 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
23,69 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
25,00 | - | - | - | - | - | 76,2 | 101,6
30,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
34,30 | 19,25 | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
41,45 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
45,23 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
51,45 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
60,30 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
68,60 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
*возможно с ограничениями

Стандартные профили несущих планок
Несущая планка 2 мм | Несущая планка 3 мм | Несущая планка 4 мм | Несущая планка 5 мм
20/2 | 20/3 | 20/4 | 20/5
25/2 | 25/3 | 25/4 | 25/5
30/2 | 30/3 | 30/4 | 30/5
35/2 | 35/3 | 35/4 | 35/5
40/2 | 40/3 | 40/4 | 40/5
45/2 | 45/3 | 45/4 | 45/5
50/2 | 50/3 | 50/4 | 50/5
- | 60/3 | 60/4 | 60/5
- | 70/3 | 70/4 | 70/5
- | 80/3 | 80/4 | 80/5

Аксессуары / крепёжные скобы

• Вварные перфорированные пластины: вварная пластина с отверстием по спецификации заказчика; крепёжные винты поставляются заказчиком.
• Двойная скоба B: 2 верхние седловые скобы, нижняя часть зажима, 2 шестигранных винта и 2 квадратные гайки.
• Крепление болтом (heald bolt): болты и прижимная фланца; для сильно агрессивных сред доступна версия X-BT; доступна предварительно смонтированная версия X-GR RU.
• Стык соединения: верхняя и нижняя части с резьбой и винтом с внутренним шестигранником.
• Hilti зажим: верхняя и нижняя части соединены; высокая устойчивость к вибрациям, монтаж одним человеком, сокращение времени установки.
• Скоба B: верхняя скоба, нижняя часть, винты M8x60 и квадратная гайка M8.
• Скоба B 10: верхняя скоба-петля, винт с внутренним шестигранником, нижняя скоба и гайка.
• Безопасная скоба A: верхняя часть безопасности, нижняя часть, шестигранный винт и квадратная гайка.
• Безопасная скоба D: верхняя часть безопасности, нижняя часть, шестигранный винт и квадратная гайка.

Характеристики / технические спецификации

• Производство: непрерывная точечная сварка в каждой точке пересечения под высоким давлением на автоматизированных линиях.
• Поперечины: обычно скрученные квадратные проволоки; доступны также круглые или рифлёные варианты.
• Возможности панелей: длина поперечин до 1 250 мм для некоторых ячеек; изготовление панелей по размерам без отходов.
• Материалы: углеродная сталь, нержавеющая сталь V2A и V4A; возможна оцинковка по запросу.
• Опции для углеродистой стали: поперечины 7 мм (скрученные) или 8 мм (рифлёные) по запросу.
• Панели обычно обрамляются плоским профилем.
• Типичные области применения: нефтегазовая отрасль, горнодобывающая промышленность, электростанции, промышленные платформы и настилы с высокими касательными нагрузками.
• Преимущества монтажа: оптимизация ширины панелей может сократить число креплений до 20%, снизив время монтажа и затраты на рабочую силу.
• См. технические таблицы выше для доступных сочетаний размеров ячеек и профилей несущих планок.
