Решетчатый настил из алюминия LOUVRE

из нержавеющей сталистальдля мостка

Информация о продукте
Когда требуется уменьшить прозрачность, лопастная решётка обеспечивает управляемое решение для визуальной и солнечной защиты. Типичные области применения: напольные покрытия мостов и пешеходных переходов, солнцезащита, облицовочные элементы, вентиляционные решётки, фасады и навесные потолки. MEISER поставляет такие решётки для архитектурного и промышленного применения.

Материалы и варианты

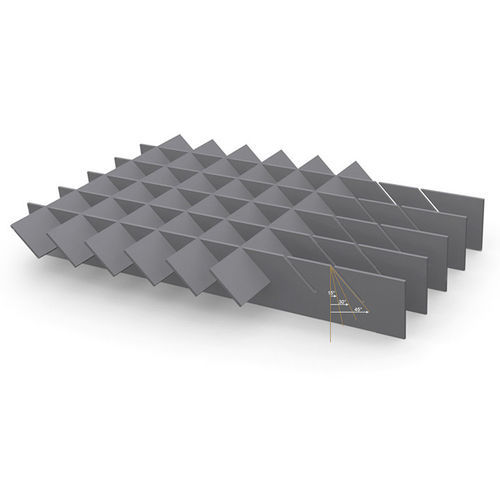

MEISER предлагает лопастные решётки из стали, алюминия и нержавеющей стали. Поперечные планки запрессовываются под углом 15°, 30° или 45°, что позволяет получить различные степени прозрачности. Максимальная длина поперечных планок — 1500 мм. Примечание: наклон 15° технически возможен только при толщине несущей планки 3 мм.

Технические данные
Типичные деления ячеи
Комбинации несущая планка — поперечная планка:
33,3 — 22,2 / 33,3 / 66,6
66,6 — 22,2 / 33,3 / 66,6
99,9 — 22,2 / 33,3 / 66,6

Стандартные профили несущих планок
Несущая планка 2 мм | Несущая планка 3 мм
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3
45/2 | 45/3
50/2 | 50/3
- | 60/3
- | 70/3
- | 80/3
- | 90/3
- | 100/3

Аксессуары / крепёж

• Ввариваемые перфорированные пластины: состоят из ввариваемой перфорированной пластины; размер и расположение отверстий по спецификации заказчика; крепёжные винты предоставляет заказчик.
• Зажим B: состоит из верхней скобы, нижней части зажима, шестигранных винтов M8x60 и квадратной гайки M8.

Характеристики / технические спецификации

• Материалы: сталь, алюминий, нержавеющая сталь.
• Углы наклона поперечных планок: 15°, 30°, 45° (15° технически только при толщине несущей планки 3 мм).
• Максимальная длина поперечной планки: 1500 мм.
• Типичные деления ячеи (мм): комбинации, указанные выше.
• Стандартные профили несущих планок (мм): 30/2, 35/2, 40/2, 45/2, 50/2 и 30/3, 35/3, 40/3, 45/3, 50/3, 60/3, 70/3, 80/3, 90/3, 100/3.
• Типичные применения: напольные покрытия мостов и проходов, солнцезащита, облицовка, вентиляционные решётки, фасады, подвесные потолки.
