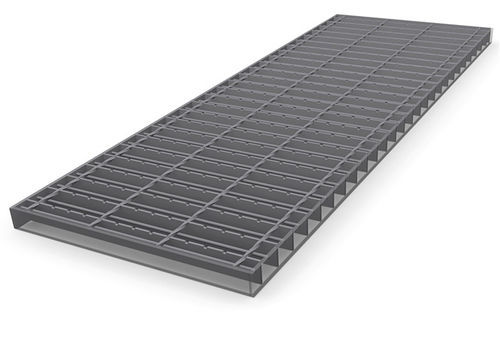

Решетчатый настил из стали

для ступени лестницыдля мосткадля промышленного настила

Информация о продукте
Этот пресс‑сварной решётчатый настил разработан для офшорных нефтегазовых платформ. Конструкция соответствует требованию: контрольный шарик Ø 15 мм не должен проходить сквозь решётку. Посередине между несущими планками устанавливается круглый стержень, который центрально и параллельно приваривается к нижней стороне скрученных поперечных стержней методом контактной сварки, что обеспечивает повышенную конструктивную жёсткость при сильных нагрузках в офшорных условиях.

Технические данные
Распространённые размеры ячеек
Несущая планка | Поперечная планка
34,30 | 101,6
38,28 | 101,6

Стандартные профили несущих планок
Несущая планка 3 мм | Несущая планка 5 мм
25/3 | 25/5
30/3 | 30/5
35/3 | 35/5
40/3 | 40/5
45/3 | 45/5
50/3 | 50/5
60/3 | 60/5

Аксессуары / крепёжные хомуты

• Впрессованные перфорированные пластины: Впрессованные перфорированные пластины; расположение отверстий по спецификации заказчика; крепёжный материал поставляется заказчиком.
• Двойной хомут B: 2 верхних скобы, нижняя часть хомута, 2 шестигранных винта и 2 квадратные гайки.
• Болтовое крепление решётки: Болты с прижимной фланцей; для сильно коррозионных сред (например, офшор) доступно исполнение X-BT; предварительно смонтированная версия X-GR RU.
• Стыковой соединитель: Верхняя и нижняя части с резьбой и винтом с внутренним шестигранником.
• Хомут Hilti: Верхняя и нижняя части соединены между собой; высокая виброустойчивость, монтаж одним человеком.
• Хомут B: Верхняя скоба, нижняя часть, винты M8x60 и квадратная гайка M8.
• Хомут B 10: Верхняя скоба, винт с внутренним шестигранником, нижняя часть и гайка.
• Хомут S: Потайной винт, нижняя часть хомута и квадратная гайка.
• Защитный хомут A: Верхняя защитная часть, нижняя часть, шестигранный винт и квадратная гайка.
• Защитный хомут D: Верхняя защитная часть, нижняя часть, шестигранный винт и квадратная гайка.

Характеристики / технические спецификации

• Применение: офшорные буровые платформы с высокими требованиями к конструктивной прочности.
• Требование по испытанию: контрольный шарик Ø 15 мм не должен проходить через решётку.
• Конструкция: центральный круглый стержень, полностью приваренный в контактном сварном шве к нижней стороне скрученных поперечных стержней между несущими планками.
• Преимущество: повышенная жёсткость и лучшая распределённость нагрузки в тяжёлых офшорных условиях.
• Типичные размеры ячеек: 34,30 x 101,6 и 38,28 x 101,6 (несущая планка x поперечная планка).
• Стандартные профили несущих планок: 25/3, 30/3, 35/3, 40/3, 45/3, 50/3, 60/3 и соответствующие варианты 25/5–60/5 для 5 мм планок.
• Различные варианты креплений и аксессуаров для учёта уровня коррозии и способа монтажа (см. список аксессуаров).
