Решетчатый настил из стали

для ступени лестницыдля промышленного настиладля наружного грунта

Информация о продукте

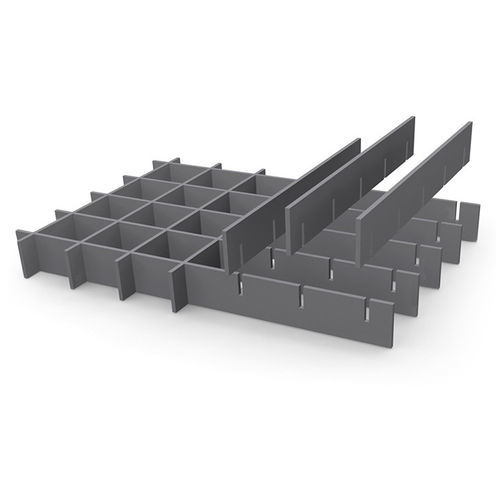

Полная решетка получила такое название, поскольку несущие и поперечные прутья имеют одинаковый сечение и, соответственно, одинаковую высоту. Несущим прутом считается прут, опирающийся на оба конца и не имеющий прорези на нижней стороне. По сравнению с обычным прессовым решетом полная решетка обеспечивает повышенный визуальный экран и более привлекательный дизайн.

Технические данные
Типичные шаги ячеек для несущих прутьев толщиной 2–3 мм
НЕСУЩИЙ ПРУТ | ПОПЕРЕЧНЫЕ ПРУТЬЯ (столбцы)
22,2 | 16,65 | 22,2 | - | 44,4 | 66,6
33,3 | 16,65 | 22,2 | 33,3 | - | 66,6
44,4 | 16,65 | 22,2 | - | 44,4 | -
66,6 | 16,65 | 22,2 | 33,3 | - | 66,6

Типичные шаги ячеек для несущих прутьев толщиной 5 мм
НЕСУЩИЙ ПРУТ | ПОПЕРЕЧНЫЕ ПРУТЬЯ (столбцы)
33,3 | 16,65 | 33,3 | 66,6 | 99,9
66,6 | 16,65 | 33,3 | 66,6 | -
99,9 | 16,65 | 33,3 | - | 99,9

Стандартные профили несущих прутьев
НЕСУЩИЙ ПРУТ 2 мм | НЕСУЩИЙ ПРУТ 3 мм | НЕСУЩИЙ ПРУТ 5 мм
25/2 | 25/3 | -
30/2 | 30/3 | 30/5
35/2 | 35/3 | 35/5
40/2 | 40/3 | 40/5
45/2 | 45/3 | 45/5
50/2 | 50/3 | 50/5
- | 60/3 | 60/5
- | 70/3 | 70/5
- | 80/3 | -
- | 90/3 | -
- | 100/3 | -

Аксессуары / крепёжные скобы

• Вварные перфорированные пластины: состоят из вварной перфорированной пластины; размеры отверстий согласно спецификации заказчика; крепёжные винты предоставляет заказчик.
• Болтовая фиксация для решётки: состоит из болтов и прижимающей фланцы; для высококоррозионных сред (например, offshore) также доступно исполнение X-BT; предварительно собранная версия X-GR RU.
• Hilti зажим: состоит из верхней и нижней части, соединённых между собой; высокая устойчивость к вибрациям, монтаж возможен одним человеком, существенно сокращает время установки.
• Зажим B: состоит из верхней скобы, нижней части зажима, болтов M8x60 и квадратной гайки M8.
• Безопасный зажим A: состоит из верхней части безопасности, нижней части зажима, шестигранного винта и квадратной гайки.
• Безопасный зажим D: состоит из верхней части безопасности, нижней части зажима, шестигранного винта и квадратной гайки.

Референции

• Arvato – логистический центр, Dorsten
• Зоопарк, Дрезден
• Qatar Museum, Доха
• OneOnOne House, Люксембург
• Спортзал, Мюнхен
• Школа Marie-Curie, Riedberg
• Археологическая витрина, Ахен
• Eccentric House, Bochum
• Объект Всемирного наследия Zollverein
• Административное здание Stahlwerke Bremen
• Колледж Eching
• Винодельня Van Volxem, Wiltingen
• Национальная библиотека, Люксембург
• Museum Burg Heinfels, Австрия

Характеристики / технические спецификации

• Тип: Полная решетка (несущие и поперечные прутья одинакового сечения и высоты).
• Несущий прут: опирается на оба конца; нижняя сторона не имеет прорези.
• Преимущество по сравнению с прессовым решетом: повышенный визуальный экран и привлекательный дизайн.
• Материалы: возможно изготовление в различных материалах; максимальная высота конструкции до 100 мм (зависит от исполнения).
• Ограничение производства: одна сторона решетки должна быть меньше 1800 мм.
• Типичные шаги ячеек и стандартные профили несущих прутьев перечислены выше.
